Antena carolina windom

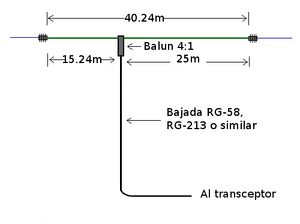

La Antena dipolo tipo windom, fué desarrollada hacia 1929 y se atribuye su creación al radioaficionado Loren Windom, W8GZ. Básicamente se trata de un dipolo alimentado a 1/3 en vez de en el centro, en este punto resulta que la impedancia es la misma para las bandas armónicas, luego con el balun adecuado es posible tener la impedancia adaptada para varias bandas. Sumario [ocultar] Historia Originalmente se basaba en un dipolo resonante alimentado fuera del centro por una línea de transmisión unifilar. Esta alimentación unifilar, no se suele emplear por lo crítico del largo de la línea de alimentación, su ubicación y la irradiación que produce; pero el concepto es válido para alimentarla con líneas balanceadas (escalerilla) o líneas desbalanceadas (cables coaxiales) y un balun con relación 4:1 ó 6:1, conociéndose en este caso como "Carolina Windom". Características La alimentación fuera del centro del dipolo permite el que pueda operar en varias bandas, convirtiéndose en una antena multibanda. En la práctica, lo que realmente sucede es que en un determinado punto de la antena, la impedancia es muy similar para la banda en la que se corta el dipolo, y sus sub-múltiplos. Así, un dipolo Windom de 1/2 onda cortado para la banda de 80 metros, puede ser utilizado en las bandas de 40, 20 y 10 metros sin la ayuda de un sintonizador de antena (aclopador); con un rendimiento y una ROE aceptables, pero donde mejor trabaja es en las bandas de 40 y 80 metros. Como en el caso de otras antenas, existen variadas opiniones en relación a ajustes y medidas. Hay diferentes diseños con diferentes medidas, tomadas de distintos autores. Las mismas varían de uno a otro considerablemente, debido a la frecuencia para la cual fué calculado el dipolo, el tipo de balun, su emplazamiento, altura y objetos cercanos. La desventaja de tener una impedancia de 200 a 300Ohmios conlleva la ventaja de poderse utilizar para disptintas bandas, sin ayuda de acoplador en las que las frecuencias múltiplo presentan en el punto de alimentación una impedancia similar. Pongamos un ejemplo, un dipolo Windom cortado para la banda de 80 metros, puede también trabajar en las bandas de 40, 20 y 10 metros; y uno cortado para la banda de 40m podrá utilizarse en las bandas de 20m y 10m. La impedancia del punto de alimentación depende, en gran medida, de la posición respecto de los extremos, de la altura del dipolo respecto del suelo, de los elementos cercanos, y si se ha colocado en horizontal o en V invertida. En función de ello, si conocemos cual es la impedancia del punto de alimentación, deberemos elegir la utilización de una línea de transmisión balanceada o bien la desbalanceda con balun. Como cualquier otro dipolo, la antena Windom deberá ajustarse una vez instalada, por lo que las medidas han de ser tomadas como una referencia y trabajar sobre ellas para obtener los mejores resultados en cuanto a la ROE y al rendimiento de la antena. Construcción de una antena dipolo Windom Carolina
Tomando como frecuencia más baja de trabajo 7,100 MHz 468 / 7.1mhz = 65.9 pies (total de 1/2 longitud de onda). Rama corta = .378 (37.8%) X 66 = 24.9 feet = 25 pies Rama Larga = .622 (62.2%) X 66 = 41.05 feet = 41 pies Radiador vertical 40 metros / 4 = 10 pies
468 /3,7 MHz = 126,48 pies (total de la longitud de 1/2 onda) Rama corta = .378 (37.8%) X 126,48 = 47,81 pies Rama Larga = .622 (62.2%) X 126,48 = 78,67 pies radiador vertical = 80 metros / 4 = 20 pies. Para pasar los pies a metros hay que tener en cuenta que 1 pie = 30,5 cm (0,3048 metros). Fuentes
| |||||||||
